無紡布拉力測試儀
發布時間：2021-03-04 08:28
無紡布拉力檢測的標準依據FZ／T 60005—91非織造布斷裂強力及斷裂伸長的測定（老標準）和GB/T24218.18-2014 紡織品 非織造布試驗方法 第18部分:斷裂強力和斷裂伸長率的測定（新標準），適用于各種類型的非織造布，試驗儀器為常州市雙固頓達機電科技有限公司生產的YG026B型無紡布拉力檢測儀。
試樣制作要求：
1. 在離布邊至少100mm處按GB3923附錄B規定的平行法裁取試樣，仲裁性試驗采用梯形法裁取試樣。
2.在樣品的縱向(機器輸出方向)和橫向(布匹幅寬方向)各裁取5塊以上試樣，并使試樣長度方向分別平行于縱向(機器輸出方向)和橫向(布匹幅寬方向)。
3.試樣的寬度為50±0.5mm，長度應滿足名義夾持距離200mm。
試驗過程：開動YG026B型電子織物強力機，以100mm／min的拉伸速度拉伸試樣至斷裂。記錄最大斷裂強力及斷裂伸長或記錄每個試樣的強力-伸長曲線。
結果的計算與表示：
1.分別計算縱、橫向5塊試樣的平均斷裂強力和斷裂伸長率。平均斷裂強力單位為牛頓(N)，結果按GB 8170修約到小數點后一位，平均斷裂伸長率結果精確到0.5％。
2.當從強力-伸長曲線中測斷裂強力及斷裂伸長時，如果有幾個斷裂強力峰同時出現，取最高的作為試樣斷裂強力，并以此時的伸長作為斷裂伸長。

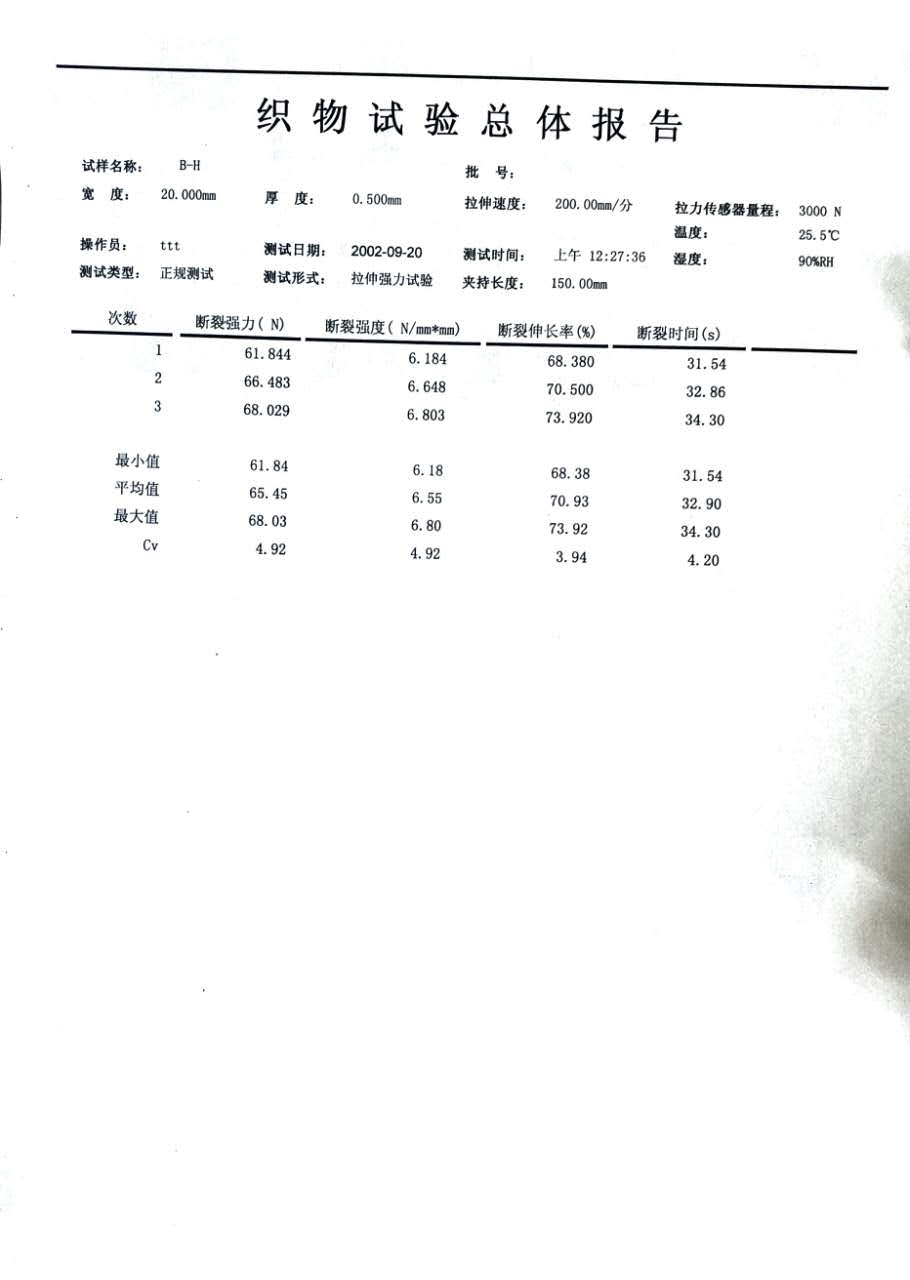

3.如果斷裂全部發生在鉗口位置或試樣在鉗口滑脫，試驗結果無效，必須另取試樣重做試驗。下面附上一個用戶的測試報告。
YG026B型
無紡布拉力檢測儀簡介：
【用途】
YG026B型無紡布拉力檢測儀用于測定無紡布的斷裂強力，斷裂伸長率，斷裂時間等指標。
【符合標準】
GB/T 3923.1，GB/T 3923.2，F(xiàn)Z/T60005，GB∕T 24218.18等標準
【儀器特點】
1、該儀器是國家專利產品（專利號：ZL:200620073811.5，專利號：ZL:200610085935.X），同時被評為國家高新技術產品（證書編號：060404G0145N），擁有多項國家發明專利。
2、測力系統：采用高精度傳感器，經國家技術監督局鑒定。
3、控制器：計算機控制，抗干擾能力強，速度快，采樣速率≥1000 次/秒；并能同時處理曲線及報表。
4、顯示特點：測試過程中曲線動態跟蹤（監控），曲線坐標自動縮放，報表與曲線同時跟蹤顯示。
5、操作軟件：中，英文自動切換，界面友好。
6、操作特點：引導式操作模式，操作簡便。
7、能夠保存試驗數據及結果，具有曲線顯示，查詢等必要的功能，試驗速度連續可調,試樣拉斷自動停機，峰值保持等功能。
【儀器性能及主要技術參數】
1、測試方式：等速伸長（CRE）原理測定，計算機控制，并記錄曲線動態變化。可根據需要選擇強力/伸長，強力/時間，伸長/時間曲線顯示。
2、測試方法：拉伸，頂破，撕破
3、量 程：1000N / 2000 N /3000N / 5000N（選配）
4、測力精度：＜±0.5%
5、夾距：25～500mm(無級可調)
6、拉伸速度：1～450mm/min（任意設定）
7、回復速度：400mm/min
8、有效動程：450mm（可定制）
9、伸長分辨率：0.01mm
10、夾持器有效夾持寬度：根據需要選配（標準配置：55mm）
11、打印：輸出各種形式數據，曲線及統計結果
12、電 源：AC220V±10％ 50Hz
13、外形尺寸：600×430×1250mm
14、重 量：約150Kg
