織物的磨損是指織物之間或與其他物質之間反復摩擦，織物逐漸磨損破損的現象，而耐磨性則是指織物抵抗磨損的特性。
1、織物磨損的機理
織物的磨損通常是先從浮在表面的紗線凸起弧段開始，先是部分纖維斷裂，纖維端豎起起毛，隨著摩擦進行，纖維碎屑會從織物表面脫落，纖維從紗線內抽出，紗線解體，織物局部變薄直至出現破洞。另外，摩擦時產生的熱量一方面使纖維變軟，一方面也會影響纖維的力學性能、彈性，從而加速了破損的過程。
2、織物耐磨性測試
耐磨性的測量方法很多，今天先講講用
馬丁代爾試驗儀測試的幾種方法，看過上一講的朋友一定有留意到用馬丁代爾儀也可以測試起毛起球性能。可千萬不要弄混咯~
馬丁代爾法（Matindale）
參考標準：
GB/T 21196.1-2007 《紡織品 馬丁代爾法織物耐磨性的測定 第1部分：馬丁代爾耐磨試驗儀》
GB/T 21196.2-2007紡織品 馬丁代爾法織物耐磨性的測定 第2部分：試樣破損的測定

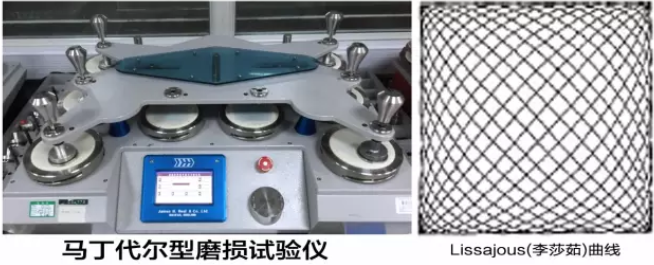

原理：安裝在試樣夾具內的圓形試樣，在規定的負荷下，以軌跡為李莎茹圖形的平面運動與磨料進行摩擦，試樣夾具可繞其與水平面垂直的軸自由轉動。根據試樣破損的總摩擦次數，確定織物的耐磨性能。
試樣破損的終點：
1、機織物中至少兩根獨立的紗線完全斷裂
2、針織物中一根紗線斷裂造成外觀上的一個破洞
3、起絨或割絨織物表面絨毛被磨損至露底或有絨簇脫落
4、非織造布上因摩擦造成的孔洞，其直徑至少為0.5mm
5、涂層織物的涂層部分被破壞至露出基布或有片狀涂層脫落
試驗中對不同用途的織物還規定了相應的摩擦負荷。特別要指出的是涂層織物選用水砂紙作為標準磨料，其他織物使用羊毛磨料。
GB/T 21196.3-2007紡織品 馬丁代爾法織物耐磨性的測定 第3部分：試樣質量損失的測定
本部分的測試方法與參數與第2部分一致，只是在試驗過程中間隔稱取試樣的質量，根據試樣的質量損失確定織物的耐磨性能。
GB/T 21196.4-2007紡織品 馬丁代爾法織物耐磨性的測定 第4部分：試樣外觀變化的測定
本部分通過試樣的外觀變化來確定織物的耐磨性能，可通過兩種方法實現：
a) 進行摩擦試驗至協議的表面變化，確定達到規定表面變化所需的總摩擦次數
