織物堅牢度之拉伸性能測試的4種方法
發(fā)布時間：2021-03-24 09:41
織物在使用過程中，受力破壞的最基本形式是拉伸斷裂、撕裂、頂裂和磨損。

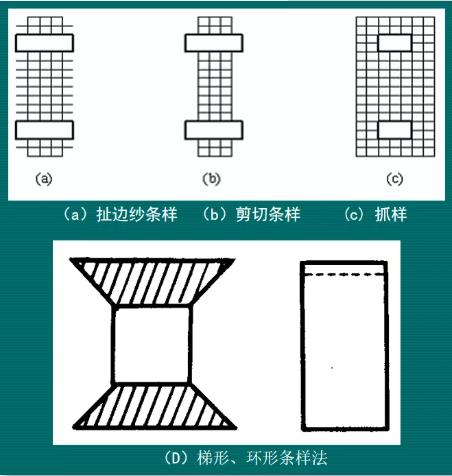

拉伸性能測試的4種方式
A．扯邊紗條樣法
扯邊條樣法是將6cm寬，長為30～33cm的布條扯去邊紗成凈寬5cm的布條，全部夾入強力機的上下夾鉗內(nèi)的一種測試方法。
B．剪切條樣法
對于部分針織物、縮絨織物、非織造布、涂層織物及不易拆邊紗的織物采用剪切條樣法。
C．抓樣法
將一規(guī)定尺寸的織物試樣僅一部分寬度被夾頭握持進行測試的方法。
D.梯形、環(huán)形條樣法
針織物采用矩形試條拉伸時，會在夾頭附近出現(xiàn)明顯的應力集中，橫向收縮，造成試樣多在夾頭附近斷裂，影響試驗數(shù)據(jù)的正確性，采用梯形或環(huán)形試樣可避免此類情況發(fā)生。
常用指標
A.拉伸強力 B.斷裂伸長 C.斷裂功
影響強力的因素
A.纖維原料的性質(zhì) 纖維的強力、伸長、模量、彈性、卷曲、抱合
B.紗線的結構與性能 紗線的結構、粗細、捻度等
C.織物的密度
D.織物的組織
E.后整理
F.測試條件 試樣的寬度、長度、拉伸速度、環(huán)境等
推薦儀器

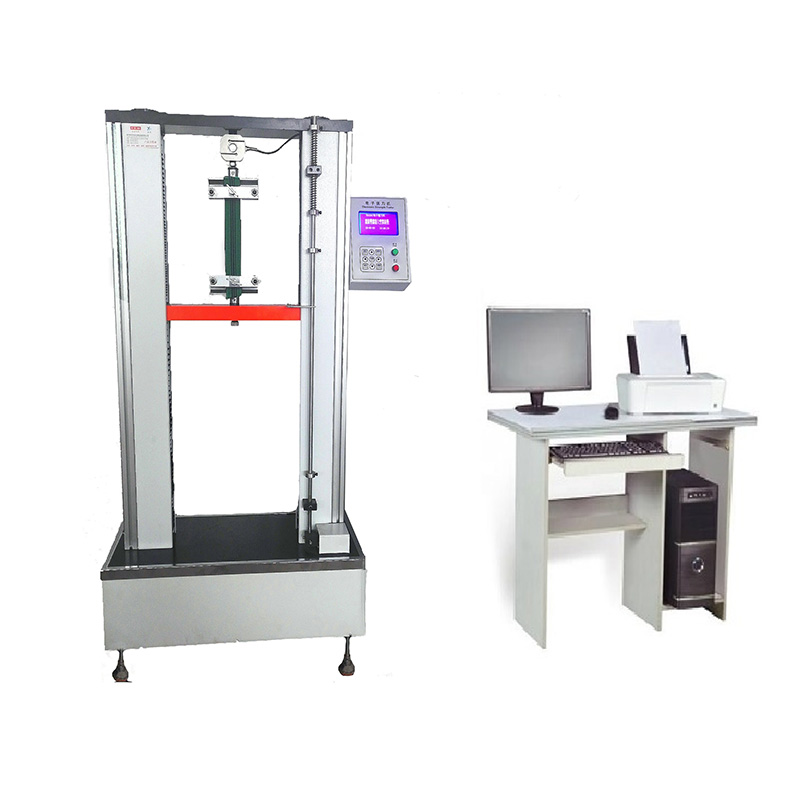

YG026C型
織物強力機用于測定各種紡織品，棉、毛等機織物，非織造織物,塑編類的斷裂強力和斷裂伸長率.
【符合標準】
GB/T 3923.1-2013 紡織品 織物拉伸性能 第1部分:斷裂強力和斷裂伸長率的測定(條樣法)
GB-T 1040.1-2006 塑料拉伸性能試驗方法
GB/T 8946 塑料編織袋試驗
GB/T 8947-1998 復合塑料編織袋試驗方法
ISO13935.1、ISO9073.3/4
【儀器特點】
1、該儀器是自主研發(fā)，擁有后續(xù)的升級及版本更新服務
2、測力系統(tǒng)：采用高精度傳感器，經(jīng)國家技術監(jiān)督局鑒定。
3、操作軟件：中文顯示界面，界面友好。
4、操作特點：簡易操作模式，性能穩(wěn)定。
【儀器性能及主要技術參數(shù)】
1、測試方式：等速伸長（CRE）原理測定，并記錄斷裂強力、斷裂伸長（伸長率）、時間、次數(shù)等。
2、測試方法：拉伸試驗方法。
3、量 程：500N / 1000N / 2000N /3000N / 5000N（選配）
4、測力精度：＜±1%
5、夾距：25～350mm(無級可調(diào))
6、拉伸速度：10～400mm/min（任意設定）
7、回復速度：400mm/min
8、有效動程：500mm
9、伸長分辨率：0.01mm
10、夾持器有效夾持寬度：根據(jù)需要選配（標準配置：55mm）
11、打印：輸出各種形式數(shù)據(jù)，曲線及統(tǒng)計結果
12、電 源：AC220V±10％ 50Hz
13、外形尺寸：600×430×1250mm
14、重 量：約150Kg
